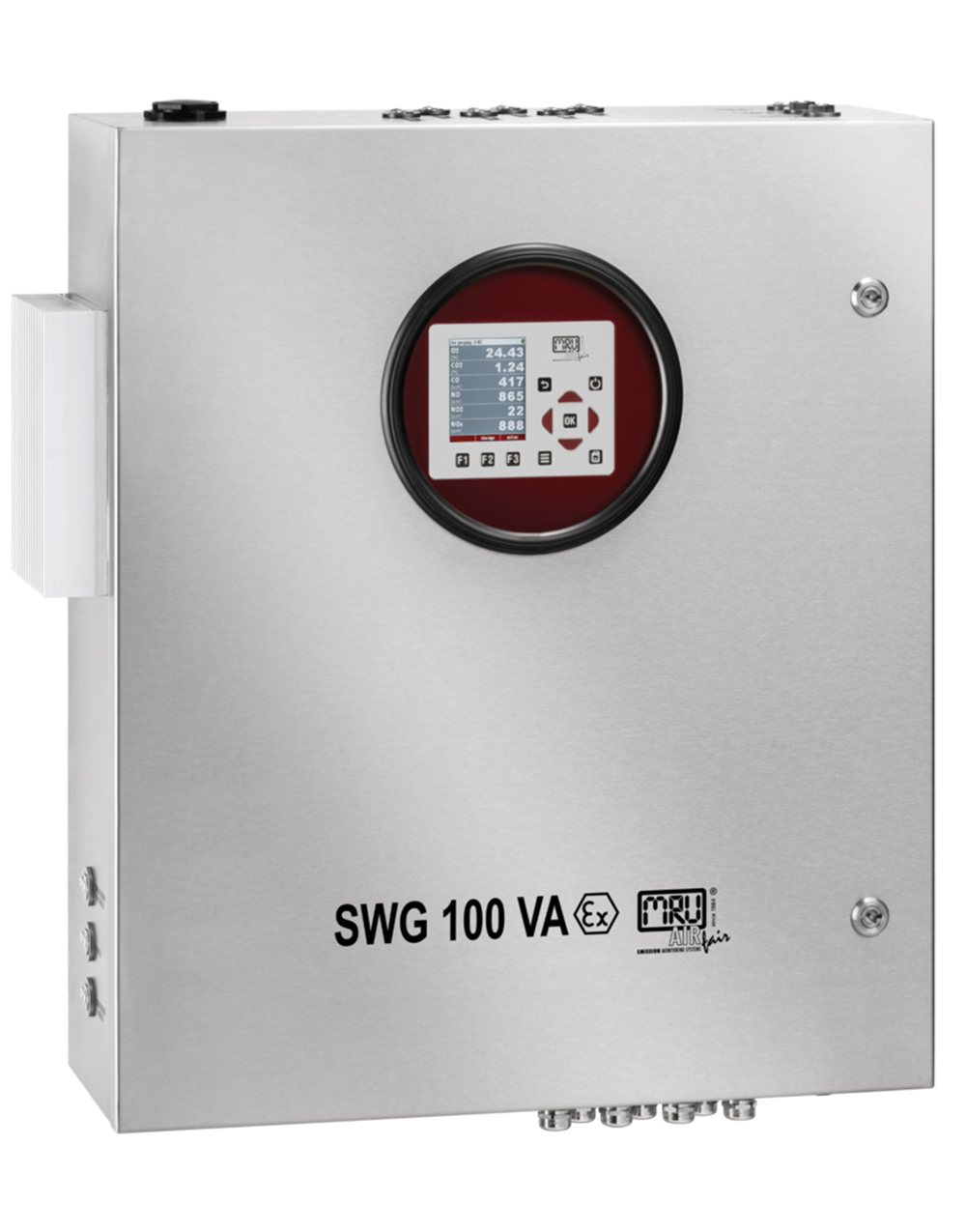

Stationäre Syngas Analyse - SWG 100 VA-Ex
Das stationäre System für kontinuierliche Syngas – Anwendungen in Ex – Zone 2, auch für H2 Messungen bis 100%.
Die Besonderheiten:
- Komplett edelstahlverrohrt
- Prozessgasrückführung
- IP 65 Edelstahlgehäuse
- Hochgenaue Infrarotmesstechnik für CO, CO2, CH4
- Wärmeleitfähigkeitstechnik für H2
- Paramagnetische O2 – Messung
- Gasentnahme im Druckbereich von –100 mbar bis zu +200 mbar
- Integrierter Gaskühler mit wartungsfreier Kondensatabführung
- Messungen von bis zu 6 Gasentnahmestellen
Anwendungsbereiche:
- Biomethaneinspeisung
- Biomasse- und Müllvergasung
- Kohlevergasung, Kohleverflüssigung, Synthesekraftstoff
- Pyrolyseanwendungen und Dampfreformierung
- Syngas-Analyse in Laboren und in der Forschung
- Alle Rohrleitungen und Armaturen im Inneren des Analysators aus Edelstahl
- Geregelte Messgaspumpe mit Durchflussflussüberwachung mittels internem Messgas Durchflusssensor
- Magnetventil für automatischen Nullabgleich (mit sauberer Umgebungsluft oder Stickstoff) und für manuelle Kalibrierung
- 1x Kalibriergaseingang mit 1/8“G Innengewinde
- 1x Messgaseingang aus Edelstahl von -100 mbar ... +200 mbar - 1/8“G Innengewinde - inkl. Flammensperre
- 1x Messgasausgang für Prozessgasrückführung, aus Edelstahl DN 6 mm von -150 mbar ... +150 mbar - inkl. Flammensperre
- 1x separater Nullgasausgang DN 6 mm
- Unterbrechung der Messgaszufuhr im Falle eines Systemalarms durch ein "Fail-Safe" Relais-Kontakt (normal geschlossen)
- Externe Spannungsversorgungsbox, für automatische Spannungsunterbrechung im Gefahrenfall
- Gasdetektor (%LEL CH4) zur kontinuierlichen Überwachung der Innenluft im Gehäuse
- Bedienung über TFT - Farbdisplay mit Folientastatur und RS485 - Schnittstelle (Modbus RTU), intuitive Menüführung
- IP65 Edelstahlgehäuse (AISI316Ti), 600 x 700 x 210 mm (B x H x T)
- Universelle Spannungsversorgung 110...230 Vac / 47 - 63 Hz / 200 W
Ausgestattet mit Messmodulen für:
- O2 0 ... 25,00% (PM)
- CO 0 ... 100% (IR)
- CO2 0 ... 100% (IR)
- CH4 0 ... 100% (IR, selektiv)
- H2 0 ... 100% (WLD)
- H2S 0 ... 50 ppm (ECS, kontinuierlich, Überlast bei Kurzzeitmessung 250 ppm)
