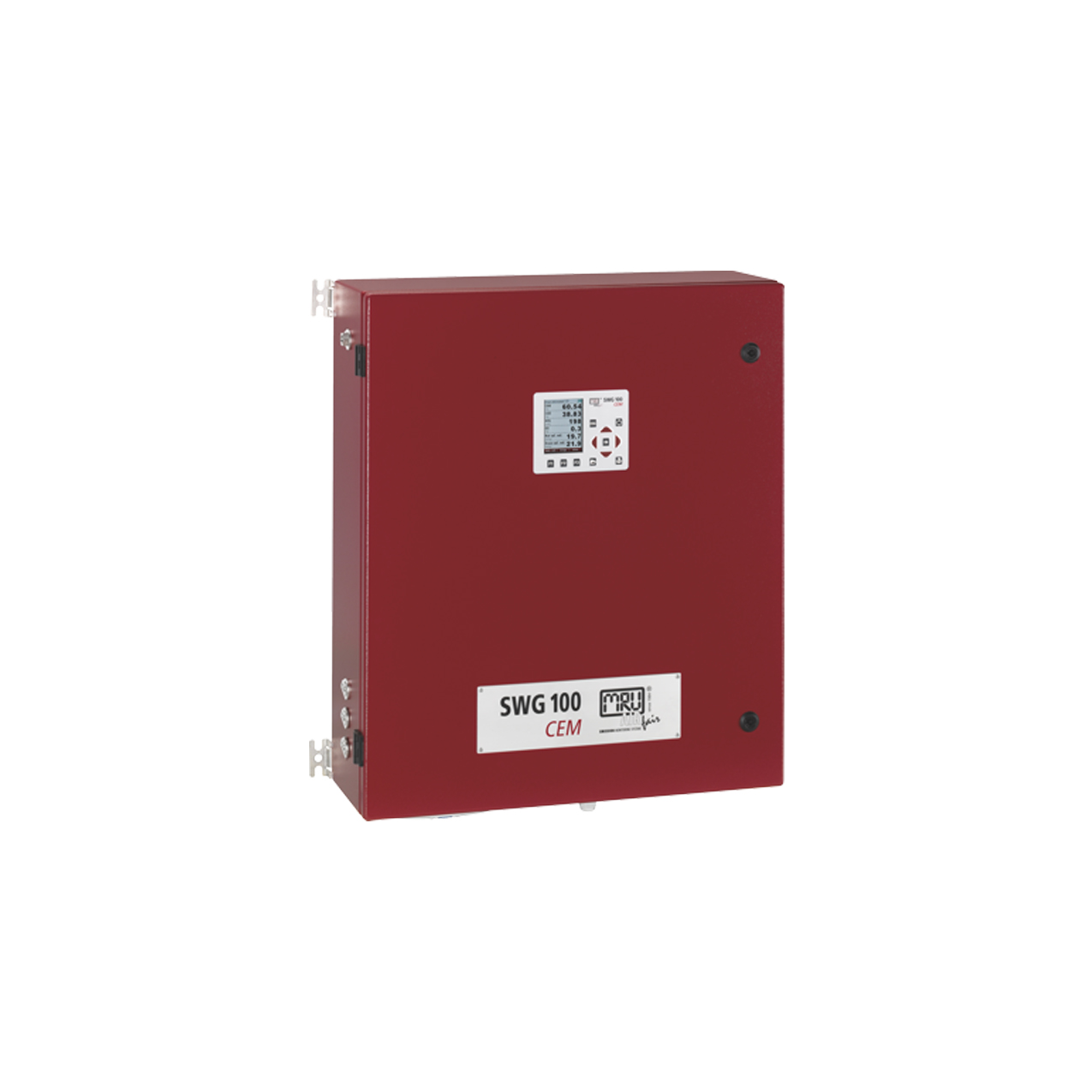

SWG 100 CEM stationäres Gasanalysesystem

Stationäres Gasanalysesystem für kontinuierliche Emissionsüberwachung

Mit MRU Sensor-Management-Technologie: Vor Ort tauschbare, vorkalibrierte Sensoren
Gleichzeitige Analyse von bis zu 6 Gaskomponenten O2 / CO / NO / NO2 / SO2 / CO2
Direkte kontinuierliche/diskontinuierliche Messung, mit Druck- und Temperaturausgleich
Gasentnahme von -200hPa Niederdruckansaugung bis +200hPa Hochdruckgas

Basisausstattung

IP54 Aluminium‐Gehäuse mit rotem Strukturlack und kontinuierlicher, überwachter Gehäusebelüftung
Interne Durchflussüberwachung mit Alarmanzeige im Display
Filterung des Gases vor dem Durchflusssensor
Magnetventil für automatische Nullpunktnahme an Umgebungsluft sowie manuelle Kalibrierung (Bypass)
Kondensatabscheider und automatischer Kondensatförderpumpe
Effiziente Gasfiltrierung durch gesinterte PTFE Partikelfilter
Edelstahlgasanschlüsse mit 1/8” Gewinde, unter Verwendung von 6mm Verschraubungen (anpassbar)
3,5” TFT Farbdisplay für Messwertanzeige, Systemstatus und Warnmeldungen
I/O Modul mit 4‐Kanal 4‐20 mA Ausgang und 2 Alarmrelais
Passwort geschützte Bedienung über Tastaturfolie
Universalspannungsversorgung 230Vac / 47‐63Hz / 90W

Messbereiche

Abmessungen und weitere Daten

Downloads

O2	(elektrochemisch) 0 ... 25 %
CO	(elektrochemisch) 0 ... 4.000 ppm / Überlast bis zu 10.000 ppm
CO high (H2 kompensiert)	(elektrochemisch) 0 ... 10.000 ppm / Überlast bis zu 20.000 ppm
NO	(elektrochemisch) 0 ... 1.000 ppm / Überlast bis zu 5.000 ppm
NO2	(elektrochemisch) 0 ... 200 ppm / Überlast bis zu 1.000 ppm
SO2	(elektrochemisch) 0 ... 1.000 ppm / Überlast bis zu 4.000 ppm
CO2	(Infrarot) 0 ... 40 %

Display	3,5” TFT Farbdisplay, beleuchtet
Betriebstemperatur	+5°C … +45°C, mit Gehäuseklimatisierung +5°C … +55°C, mit Gehäusebeheizung -10°C … +45°C
Schutzklasse	IP 54
Stromversorgung	Universell 90-240 Vac/47-63 Hz/90 W, 300 W mit Gehäusebeheizung
Gewicht	ca. 25 kg
Abmessungen	(B x H x T) )600 x 700 x 210 mm, vorgesehen für Wandmontage
